 1.導光板原理

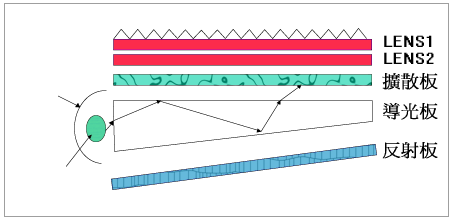

光源(冷陰極管)直接或間接(經燈管反射罩反射)進入導光板傳播，經由導光板下方的光學結構設計面與反射板對全反射現象的破壞後，光源由導光板的正面以某一角度擴散射出，均勻分布於發光區域內。

1.導光板原理           2.導光板材質           3.平板VS楔型板導光板原理           4.導光板印刷VS射出比較表           5.網點成型原理

  2.導光板材質 :

1.導光板原理           2.導光板材質           3.平板VS楔型板導光板原理           4.導光板印刷VS射出比較表           5.網點成型原理

  3.平板VS 楔型板導光板原理:

1.導光板原理           2.導光板材質           3.平板VS楔型板導光板原理           4.導光板印刷VS射出比較表           5.網點成型原理

  4.導光板印刷vs射出比較表

                 點印刷式導光板：
                 以往導光板印刷為將光源均一化分布的常用方式，利用含高發散光源物質(如SiO2及TiO2)的印
                 刷材料，適當的分布於導光板底面，借由印刷材料對光源吸收再擴散放出的性質，破壞全反射
                 效應造成的內部傳播，使光由正面射出並均勻分布於發光區。


                 射出
              蝕刻方式(模仁咬花) :
              直接將印刷點的設計轉移到模具上，取代傳統的印刷方式，而在輝度的實際表現上，蝕刻導光
              板則不如印刷導光板.

              切削方式加工 :
              在導光板正面以切削方式製造出一條條長溝型的結構，與稜鏡片結構類似的鏡面設計，更能增
              加輝度提高的效果，但在均一性的表現上則不如印刷方式的導光板結構.

1.導光板原理           2.導光板材質           3.平板VS楔型板導光板原理           4.導光板印刷VS射出比較表           5.網點成型原理

  5.網點成型原理

            印刷”
                 ·“無印刷”的方法種類
                 1.機械加工
                 2.蝕刻
                 3.噴砂
                 4.薄板取代
                 5.其它
                 印刷點係用光高反射或高折射材料混合油墨印刷在導光板的反光側,藉由改變光路徑形成漫射效果
